Ноускат Tank 300/400/500 и Haval H9
27 августа 2026 г.
Сопряжение бампера с рамой из стали 550 МПа, радиаторная кассета битурбо V6 (5 радиаторов), проверка диагоналей рамы на стапеле перед монтажом.
1. Специфика рамных внедорожников концерна Great Wall Motor (GWM)
Внедорожники брендов Tank (300, 400, 500, 700) и новое поколение Haval H9 (2024–2026) построены на классической рамной платформе лестничного типа. Эксплуатация таких автомобилей сопряжена с повышенными нагрузками: оффроуд-экспедиции, буксировка тяжелых прицепов, преодоление бродов и жесткие фронтальные контакты.
При лобовом ДТП на рамном автомобиле вектор деформации принципиально отличается от машин с несущим кузовом. Жесткая рама берет на себя основной удар, но при этом сминает и срезает навесные кузовные элементы: радиаторную кассету, кронштейны фар, брус бампера и композитный телевизор. Восстановление переда рамного внедорожника требует установки монолитного узла заводской сборки.
2. Разбор конструкции ноускатов линейки Tank и Haval H9
| Модель внедорожника GWM | Особенности передней части и оптики | Силовой каркас и охлаждение |
|---|---|---|
| Tank 300 | Круглые ретро-фары LED с горизонтальным рассекателем | Толстостенный стальной брус, окна под лебедку, мотор 2.0T |
| Tank 500 | Монументальная хромированная решетка, адаптивный Matrix LED | Пакет из 5 радиаторов для битурбо V6 3.0T (2 интеркулера + радиатор АКПП) |
| Tank 400 Hi4-T | Киберпанк-стиль, граненые панели, Grated LED Matrix | Контур охлаждения тяговой батареи PHEV и датчики крена/дифферента |
| Haval H9 II (2024–2026) | Монументальный квадратный стиль, блоки фар в колодцах | Рамка телевизора из термостойкого высокопрочного стекловолокна |
2.1. Tank 300: Легендарный оффроудер
- Круглые светодиодные фары: с горизонтальной световой полосой поворотника, рассекающей фару пополам. Корпус фары имеет виброустойчивое 4-точечное крепление.
- Бампер с силовой балкой: толстостенный стальной усилитель бампера крепится непосредственно к оголовкам лонжеронов рамы через энергопоглощающие проставки. В центральной секции предусмотрены технологические окна под установку скрытой лебедки.
- Радиаторный пакет: рассчитан на работу турбомотора 2.0T (E20CB / 227 л.с.) при длительном буксовании на пониженной передаче 4L.

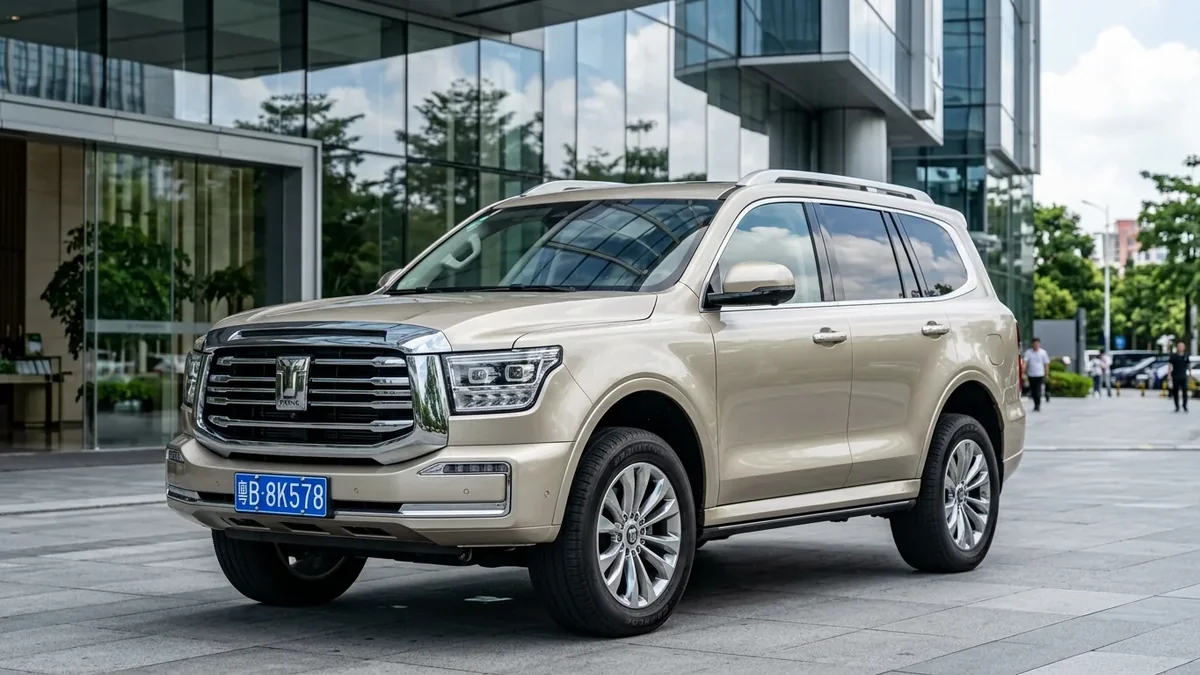

2.2. Tank 500: Премиальный исполин с мотором 3.0T V6
Флагманский Tank 500 оснащается 3-литровым битурбированным мотором V6 (E30Z мощностью 299 л.с. в стандартной версии и 354 л.с. в модификациях Blacktech / Hi4-T). Передняя часть автомобиля представляет собой сложнейший тепловой узел: 1. Гигантская хромированная решетка: с подогреваемой эмблемой Tank и камерой 360° с встроенной форсункой высокого давления. 2. Два симметричных интеркулера: расположенных по бокам от основного радиатора для раздельного охлаждения наддувочного воздуха левой и правой турбин. 3. Отдельный масляный радиатор 9-ступенчатого автомата: защищающий трансмиссию от перегрева при буксировке тяжелых прицепов массой до 2.5–3.0 тонн.
2.3. Tank 400 Hi4-T: Киберпанк и гибридная специфика
Tank 400 выделяется гранеными элементами в стиле бронетехники. В версии Hi4-T в ноускат интегрирован контур охлаждения гибридной тяговой батареи и силовой электроники, а также дополнительный датчик крена и дифферента кузова.
2.4. Haval H9 второго поколения (2024–2026)
Новый Haval H9 получил строгий квадратный дизайн с горизонтальными хромированными балками решетки и фарами в массивных квадратных нишах. Рамка телевизора выполнена из термостойкого стекловолокна высокой прочности.
3. Таблица сравнительных параметров ноускатов Tank и Haval H9
| Модель внедорожника | Двигатель | Состав радиаторного пакета | Оптика | Комплект |
|---|---|---|---|---|
| Tank 300 (City / Off-road) | 2.0T (227 л.с.) | ДВС + AC + Интеркулер (3 шт.) | Ретро LED круглые | уточняется |
| Tank 400 Hi4-T | 2.0T PHEV | ДВС + AC + Интеркулер + Батарея | Grated LED Matrix | уточняется |
| Tank 500 (V6 3.0T) | 3.0T V6 (299 / 354 л.с.) | ДВС + AC + 2 Интеркулера + АКПП (5 шт.) | Matrix LED адаптив | уточняется |
| Haval H9 II (2024–2026) | 2.0T Benzin / 2.4D Diesel | Усиленный пакет охлаждения | Square Block LED | уточняется |
4. Проверка геометрии рамы перед монтажом ноуската
Установка ноуската на деформированную раму приведет к перекосу капота и трещинам в креплениях фар. Сервис обязан выполнить диагностику по контрольным точкам:
| Контрольная точка рамы | Расположение | Нормативный допуск геометрии |
|---|---|---|
| Точка A (Оголовок L) | Передний левый оголовок лонжерона рамы | Базовая контрольная плоскость |
| Точка B (Оголовок R) | Передний правый оголовок лонжерона рамы | Базовая контрольная плоскость |
| Точка C (Опора стойки L) | Кронштейн крепления левого переднего амортизатора | Симметрия относительно оси рамы |
| Точка D (Опора стойки R) | Кронштейн крепления правого переднего амортизатора | Симметрия относительно оси рамы |
| Диагонали AD и BC | Перекрестный замер между оголовками и опорами | Допуск по ремонтной карте модели (до ±1.5–2.0 мм) |
- Замер диагоналей между передними оголовками лонжеронов и кронштейнами крепления передних амортизаторов.
- Проверка соосности посадочных отверстий под подушки кузова (Mount Bushings).
- При превышении контрольных допусков рамы — правка передней секции на грузовом стапеле с усилием до 15 тонн до полного совпадения с заводской картой точек.
5. Техническая спецификация радиаторного пакета мотора E30Z V6 3.0T (Tank 500)
Битурбированный силовой агрегат 3.0T V6 (E30Z) внедорожника Tank 500 требует беспрецедентного отвода тепла. В ноускат NOSECUT CHINA входит полностью собранный заводской тепловой модуль:
| Поз. | Теплообменник в сборе | Назначение и технические параметры |
|---|---|---|
| [1] | Основной радиатор ДВС | Двухрядный алюминиевый теплообменник с теплоотдачей 85 кВт |
| [2] | Левый интеркулер | Охлаждение воздуха турбонагнетателя Bank 1 (левый ряд V6) |
| [3] | Правый интеркулер | Охлаждение воздуха турбонагнетателя Bank 2 (правый ряд V6) |
| [4] | Масляный радиатор 9-АКПП | Выносной охладитель трансмиссионной жидкости коробки HAT9 |
| [5] | Конденсор климат-контроля | Двухконтурный конденсатор с интегрированным ресивером-осушителем |
| [6] | Вентиляторная сборка | Сдвоенный бесщеточный вентилятор с ШИМ-управлением (мощность 850 Вт) |
Параметры силовой рамы Tank 300 / Tank 500:
- Предел текучести стали лонжеронов рамы: 550 МПа (высокопрочная легированная сталь 510L/610L).
- Толщина профиля рамы в зоне передних оголовков: 4.2 мм.
- Допустимое отклонение контрольных точек крепления ноуската после стапельной вытяжки: в соответствии с сервисной картой производителя (до 1.5–2.0 мм).
6. Порядок установки и антикоррозийной обработки рамных кронштейнов Tank
При монтаже ноуската на внедорожники Tank 300 и Tank 500 сервису необходимо строго следовать регламенту антикоррозийной защиты зон сопряжения «сталь-алюминий»: 1. Подготовка поверхности: Зачистка оголовков лонжеронов рамы от окислов и обезжиривание изопропиловым спиртом. 2. Нанесение цинконаполненного грунта: Покрытие контактных плоскостей грунтом с содержанием цинка не менее 90% для предотвращения электрохимической коррозии. 3. Применение полиуретановых проставок: Установка вибродемпфирующих прокладок между алюминиевыми краш-боксами ноуската и стальными посадочными площадками рамы. 4. Обработка крепежа консервационным составом: Нанесение антикоррозийного воскового состава на резьбовую часть всех силовых болтов M10 и M12.
7. Экономический расчет: Ноускат vs Розница для Tank 500
| Позиция сметы | Покупка поштучно в РФ (новые) | Ноускат NOSECUT CHINA |
|---|---|---|
| Решетка радиатора хром «Tank 500» | зависит от комплектации | В составе ноуската |
| Фары Matrix LED адаптивные (пара) | зависит от комплектации | В составе ноуската |
| Бампер передний в сборе с туманками | зависит от комплектации | В составе ноуската |
| Рамка радиатора («телевизор») усиленная | зависит от комплектации | В составе ноуската |
| Кассета радиаторов V6 (5 теплообменников) | зависит от комплектации | В составе ноуската |
| Балка усилителя бампера стальная | зависит от комплектации | В составе ноуската |
| Радар ADAS + блок камер 360° | зависит от комплектации | В составе ноуската |
| Жгут проводки, патрубки охлаждения V6 | зависит от комплектации | В составе ноуската |
Итоговые суммы поштучной закупки и работ СТО зависят от VIN, года выпуска и региональной сети. По опыту нашего сервиса, заказ комплектного ноуската заметно дешевле сборки того же перечня деталей по частям, а срок ремонта сокращается за счёт готовой заводской сборки узла. Точный расчёт по конкретному автомобилю согласуем в переписке.
Экономия бюджета: Заказ ноуската экономит существенную сумму и ликвидирует дефицит сложных патрубков для мотора V6.
8. Логистика и жесткая упаковка тяжелого рамного ноуската
Ноускат для Tank 500 весит более 85 кг из-за массивных радиаторов и стальных усилителей. Стандарты транспортировки NOSECUT CHINA: * Усиленный поддон с деревянным каркасом из бруса 60х60 мм; * Дополнительные стальные стяжки для предотвращения деформации сот радиаторов от вибраций; * Пломбировка груза и страхование на полную стоимость при пересечении границы РФ.
9. Часто задаваемые вопросы (FAQ)
Вопрос 1: Подходит ли ноускат от бензинового Tank 300 на гибридный Tank 300 Hi4-T? Ответ: Бампер и фары идентичны, однако радиаторный пакет гибридной версии Hi4-T имеет дополнительный низкотемпературный теплообменник. При заказе обязательно указывайте тип силовой установки.
Вопрос 2: Входят ли в ноускат подушки крепления кузова к раме? Ответ: Ноускат поставляется с кронштейнами и болтами крепления передней панели к раме. Резинометаллические сайлентблоки (подушки) поставляются по согласованию с клиентом.
10. Чек-лист проверки качества ноуската Tank / Haval H9
- Геометрия металлического бруса усилителя бампера идеальна (нет изгибов).
- Все 5 радиаторов Tank 500 проверены на герметичность под давлением.
- Оптика Matrix LED не имеет микросколов и внутренних загрязнений линз.
- Камера кругового обзора в шильдике сохранила заводскую регулировку.
- Жгут проводки двигателя и переднего бампера целый, фишки в заводской изоляции.
Проверенные регламенты и источники
- Официальные руководства по эксплуатации и обслуживанию внедорожников TANK
- Техническая документация и сервисные регламенты HAVAL Россия
- Инженерные спецификации рамных платформ Great Wall Motor
Перед выполнением стапельных и сборочных работ необходимо руководствоваться официальной картой контрольных точек кузова конкретной модели.
