Калибровка ADAS после замены ноуската

Когда нужна статическая или динамическая калибровка ADAS, как подготовить автомобиль и какие отчеты должен получить клиент по регламенту.

1. Инженерия калибровки ADAS после ДТП

Почему отсутствие ошибок в блоках не гарантирует юстировку

Фронтальный радар может быть электрически исправен и передавать данные, но смотреть в сторону из-за едва заметного изгиба кронштейна. Камера способна формировать изображение и одновременно неверно оценивать положение полосы. Поэтому отсутствие лампы неисправности или DTC не подтверждает правильную геометрию системы.

К 2026 году камеры, радары и системы кругового обзора присутствуют уже не только на премиальных моделях. После замены ноуската корректная сдача автомобиля включает проверку требований производителя, калибровку там, где она предписана, и документированный функциональный тест.

Физика радара 77 ГГц и влияние угловых отклонений

Для оценки достаточно простой тригонометрии: боковое отклонение линии визирования примерно равно расстоянию, умноженному на тангенс угла. При ошибке установки 0,5° на дистанции 100 м получается около 0,87 м. Это не означает, что каждый радар имеет одинаковый допустимый угол, но показывает масштаб последствий малого перекоса.

На результат влияют:

• деформация усилителя или отдельного кронштейна;
• толщина ремонта и краски в радиопрозрачной зоне;
• неверный номерной знак или посторонний аксессуар перед датчиком;
• неправильная высота кузова, давление шин и углы установки колес;
• смешение радара, блока и конфигурации от разных версий.

Заводской держатель на комплектном ноускате — хорошая исходная точка, но столкновение, транспортировка и повторный монтаж могли изменить его положение.

Регламент назначения обязательной калибровки

Триггером может быть не только замена самого датчика. Многие производители требуют проверку или калибровку после снятия и установки бампера, решетки, кронштейна, ветрового стекла, камеры либо после ремонта соседних деталей.

Решение принимают по актуальной сервисной информации конкретного VIN. Практический маршрут:

1. Идентифицировать все ADAS-компоненты автомобиля.
2. Выполнить предремонтный скан и сохранить отчет.
3. Найти заводские требования для каждой выполненной операции.
4. Проверить геометрию кузова, колеса, шины и высоту подвески.
5. Выполнить статическую, динамическую или комбинированную процедуру.
6. Провести послеремонтный скан и дорожную проверку.

2. Методология: Статическая и динамическая калибровка

Статическая калибровка по мишеням на стенде

Статическая процедура использует мишень или отражатель, установленные в заданном положении относительно осевой линии автомобиля. Стенд Launch, Autel или другой марки не отменяет инструкции производителя автомобиля: расстояние, высота, мишень и подготовка зависят от модели.

Рабочая зона должна быть ровной, свободной от препятствий и нежелательных отражений. Контролируют давление в шинах, загрузку, уровень топлива, положение руля, углы колес и высоту кузова. Для камер важны фон и освещение; для радара — отсутствие металла и отражающих предметов в требуемой зоне.

Типичная ошибка — выставить мишень относительно бампера. Бампер мог быть установлен с погрешностью; базой служит геометрическая ось автомобиля по процедуре оборудования.

Динамическая калибровка в дорожном тесте

При динамическом обучении автомобиль движется по дороге в условиях, заданных производителем. Могут потребоваться определенная скорость, четкая разметка, прямые участки, видимые объекты и сухая погода. Фиксированные «15–30 км» нельзя обещать для любой марки: процедура завершается по статусу сканера, а не по одометру.

Динамическая поездка не должна использоваться для маскировки механического перекоса. Если обучение не заканчивается, сначала повторно проверяют геометрию, кронштейн, шины и исходные условия.

Юстировка камер кругового обзора и сонаров

После замены бампера фронтальная камера может требовать повторной склейки изображения кругового обзора. Мишени располагают по заводской схеме; итог проверяют на прямых линиях и границах объектов вокруг автомобиля.

Ультразвуковой датчик обычно не «калибруют» как камеру, но его держатель задает направление. Толстый слой краски, неверная ориентация, клей или деформированная посадка создают ложные сигналы. Новый держатель устанавливают штатным способом.

3. Матричная оптика и диагностические протоколы

Настройка матричных фар Matrix LED и блоки HCM

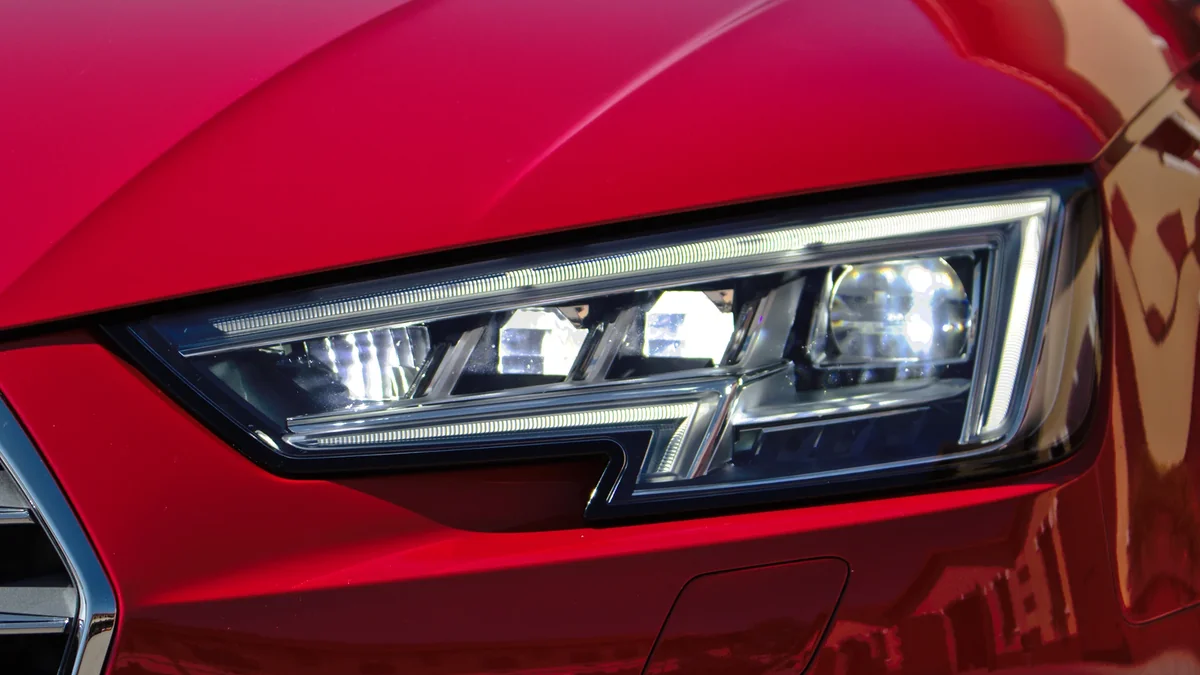

После замены фары могут потребоваться параметрирование блока, привязка к конфигурации автомобиля, базовая установка корректора и регулировка светотеневой границы. Онлайн-доступ и DoIP применяются не на всех моделях одинаково. Даже успешно запрограммированная фара нуждается в механической проверке направления света.

Нельзя переносить распиновку между похожими фарами без схемы VIN: одинаковый корпус разъема не гарантирует одинаковое назначение контактов.

Диагностическая карта сдачи систем безопасности

Анализ диагностических кодов DTC и типичные ошибки

Код ошибки — начало диагностики, а не указание заменить деталь. Одинаковый код на разных марках может означать разное. Сначала читают заводское описание, данные стоп-кадра и условия появления. Затем проверяют питание, массу, сеть, механическую установку и только потом принимают решение о блоке.

Сброс ошибки без устранения причины опасен: система может временно активироваться и снова отключиться в движении.

Анализ типовых ошибок кузовных цехов

Первая ошибка — покупать стенд и считать, что оборудование само определит ремонтную технологию. Программа помогает выставить мишень, но решение о необходимости процедуры и подготовке автомобиля остается за ремонтной информацией производителя.

Вторая — начинать калибровку до развал-схождения, окончательной установки бампера или восстановления дорожного просвета. В этом случае система обучается относительно неверной базы либо процедура не завершается.

Третья — заменять радар по DTC без проверки питания, сети и кронштейна. Код сообщает о наблюдаемой неисправности, а не выдает готовый список покупок.

Четвертая — не сохранять отчет. Клиенту и следующему сервису нужны дата, VIN, версия ПО, тип процедуры и результат. Фотография погасшей лампы не позволяет воспроизвести работу.

Пятая — считать дорожный тест обычной поездкой. Маршрут выбирают заранее, соблюдают параметры производителя и назначают второго специалиста, если сканер нельзя безопасно контролировать одному водителю.

4. Часто задаваемые вопросы (FAQ)

Всегда ли после снятия бампера нужна калибровка радара? Зависит от производителя и конструкции. Требование ищут по VIN и выполненной операции; при затронутом кронштейне предполагать обратное нельзя.

Можно ли выполнить только динамическую процедуру? Только если она предписана данной системе. Некоторые автомобили требуют статическую, некоторые динамическую, а некоторые обе.

Подойдет ли универсальный сканер? Он должен поддерживать конкретную модель, функцию и актуальную версию ПО. Иногда необходим дилерский онлайн-доступ.

5. Чек-лист и сдача работы клиенту

Чек-лист приемки систем ADAS после ремонта

• Есть предремонтный и послеремонтный отчеты.
• Зафиксированы номера установленных датчиков и блоков.
• Проверены кузовная геометрия, колеса и давление шин.
• Указаны тип калибровки, мишень и оборудование.
• Сохранен успешный результат процедуры.
• Выполнена механическая настройка света.
• Проведен безопасный функциональный дорожный тест.

Пакет отчетных документов для автовладельца

Вместе с автомобилем клиенту передают заказ-наряд, диагностические отчеты и запись о калибровке. Такой пакет подтверждает не обещание мастера, а воспроизводимый процесс восстановления систем безопасности.

6. Проверенные регламенты и источники

• Autel / Launch: стандарты и требования к калибровке систем ADAS китайских автомобилей
• Китайский центр автомобильной стандартизации и сертификации CATARC
• Официальная база сервисных инструкций и технической информации Geely

Конкретная марка может требовать статическую, динамическую или комбинированную процедуру. Приоритет всегда имеет актуальная сервисная информация производителя автомобиля.
